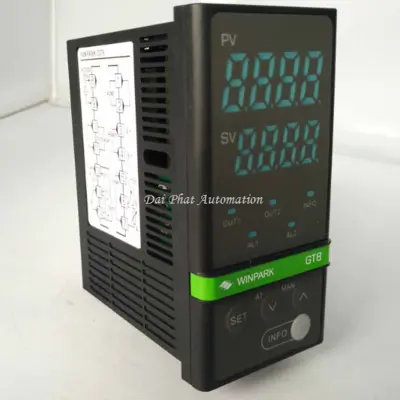

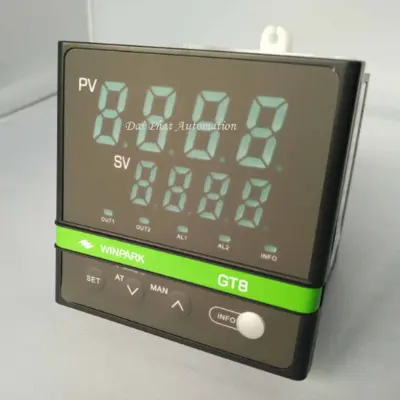

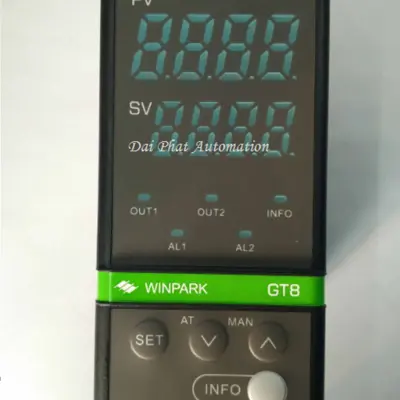

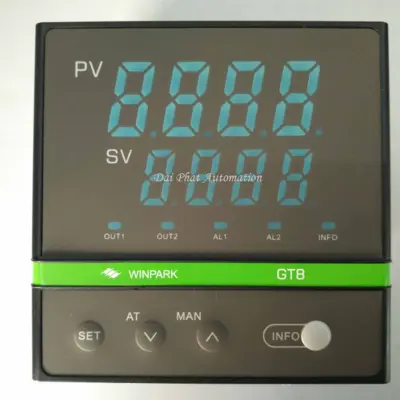

Thiết bị điều khiển nhiệt độ thông minh dòng GT8

Thông tin sản phẩm

Ứng dụng

Dòng GT8 là bộ điều khiển nhiệt độ kiểu mới do Winpark thiết kế. Bộ điều khiển này với PID hai chiều, truyền thông và 24 chế độ cảnh báo có thể được chuyển đổi, mang lại khả năng đáp ứng nhu cầu của khách hàng từ thấp đến cao. Các chức năng mới này giúp cho việc sản xuất và sử dụng thiết bị trở nên hiệu quả và chính xác hơn. Nó tiết kiệm rất nhiều thời gian và chi phí cho khách hàng.

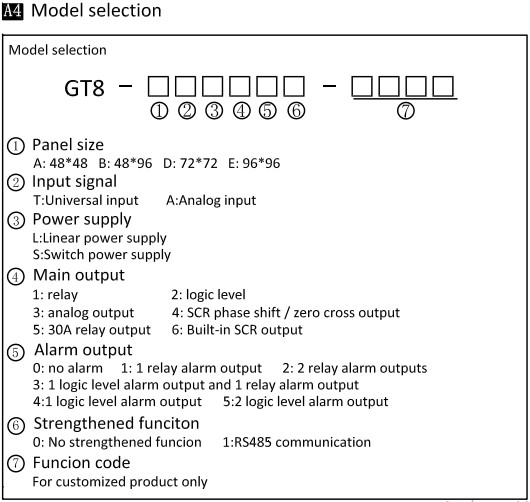

—Kích thước: 48mm × 48mm, 48mm × 96mm, 72mm × 72mm, 96mm × 96mm

—Tín hiệu đầu vào: T: đầu vào phổ quát; A: đầu vào analog

—Loại nguồn: cung cấp điện tuyến tính, cung cấp điện chuyển mạch

— Đầu ra chính: relay; logic level; analog output; SCR phase shift/ zero cross; 30A relay output; built-in SCR output, analog isolation

—Alarm Output: 1 relay alarm output; 2 relay alarm output; 1 logic level alarm output and 1 relay alarm output; 1 logic level alarm output; 2 logic level alarm output; 1 relay alarm output (thường mở / thường đóng)

—Chức năng tăng cường: không có chức năng tăng cường; truyền thông  RS485

—Mã chức năng: chỉ dành cho sản phẩm tùy chỉnh

—Điện áp định mức: Nguồn tuyến tính 180V-240V AC, Chuyển nguồn 85V ~ 265V AC, 50/60 HZ

—Công suất tiêu thụ: ≤5VA

—Độ bền chất điện môi: nguồn đầu vào: 1500V AC 1 phút; đầu vào-đầu ra rơle: 1500V AC 1 phút; đầu ra rơ le điện: 1500V AC 1 phút

—Điện trở cách điện: đầu ra relay đầu vào: ＞ 20MΩ; công suất đầu vào: ＞ 20MΩ; đầu ra rơ le nguồn: ＞ 20MΩ

—Môi trường làm việc: Nhiệt độ môi trường: 0 ℃ ~ 50 ℃; Độ ẩm tương đối: 35% ~ 85% (không ngưng tụ)

—Relay Output: tiếp điểm rơle: AC220V / DC30V ， 3A (tải điện trở hoặc chỉ định)

—Đầu ra mức logic: BẬT: DC 12V; TẮT: Dưới DC 0,5V; Dòng điện tối đa: 30mA; tải kháng ≥1K

— SCR zero cross signal: 100mA

– Ngõ ra DC 4-20mA: điện trở tải cho phép dưới 500Ω

—Sensor đầu vào: TC: ≤100Ω; RTD: ≤5Ω (mỗi dây)

—Dải đo: K (-270 ℃ ～ 1370 ℃) ； E (-270 ℃ ～ 1000 ℃) ； J (-210 ℃ ～ 1200 ℃) ； S (-50 ～ 1768 ℃) ； B (0 ℃ ～ 1820 ℃ ) ； N (-270 ℃ ～ 1300 ℃) ； R (-50 ℃ ～ 1768 ℃) ； T (-270 ℃ ～ 400 ℃) ； PT100 (-200 ℃ ～ 850 ℃) ； Cu50 (-50 ℃ ～ 150 ℃ )

—Độ phân giải: 0,1 ℃ (có thể điều chỉnh)

—Độ chính xác: ± 0,5% FS

—Sê-ri này là sản phẩm đa đầu vào với cặp nhiệt điện, điện trở Platinum, đầu vào điện áp analog và đầu vào dòng điện analog

—Ngoài các điều khiển tiêu chuẩn, chức năng điều khiển PID hai chiều tùy chọn (sưởi ấm và làm mát)

—Tự động đặt các thông số PID (chức năng AT)

—Chức năng giao tiếp (Tùy chọn)

—Hỗ trợ người dùng hiệu chỉnh đầu vào cảm biến

—Phù hợp với các tiêu chuẩn EMC

Tài liệu kỹ thuật:

• GT8 Manual (PDF)
• Giấy chứng nhận (PDF)
