TS3 series HMI

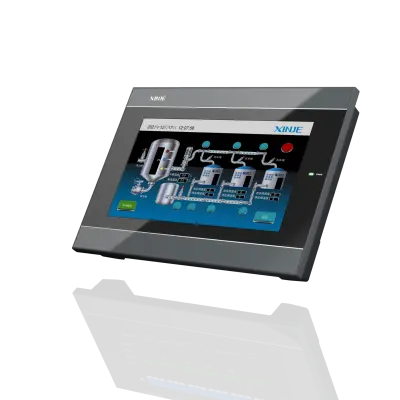

Màn hình TS3 là một thiết bị giao diện người-máy (HMI) tiên tiến, được thiết kế chuyên dụng cho các ứng dụng công nghiệp đòi hỏi khả năng hiển thị và xử lý mạnh mẽ.
Dòng TS3 gồm các mã sau:
- Mã sản phẩm:
- TS3-700-, TS3-1000-
- Thương hiệu:
- XINJE

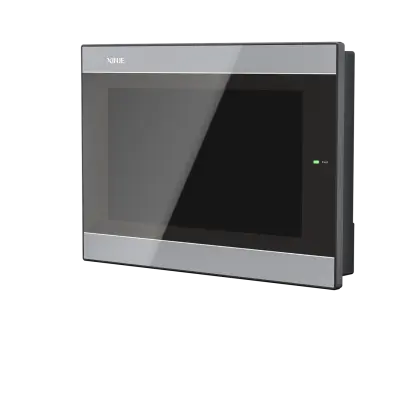

- TS3-700-M – 7 inch
- TS3-700-E – 7 inch có kết nối Ethernet
- TS3-1000M – 10 inch
- TS3-1000-E – 10 inch có kết nối Ethernet
Giá: Liên hệ
Thông tin sản phẩm
Product description (Thông tin sản phẩm)
- 77 million colors TFT-LCD with a bright screen, fuller colors, and more realistic display effects.
- Dimensions include 7 “and 10.1”.
- Ultra thin body, fashionable appearance, installation bayonet and back sealing, effectively preventing external dust, oil stains, etc. from entering.
- Standard USB drive interface, supporting the connection of USB devices such as mouse, keyboard, scan gun, etc.
- Upgraded communication capability, able to communicate with multiple PLCs simultaneously, RJ45 Ethernet interface, supporting communication with TBOX, Siemens S7-1200, S7-200 Smart, and other Modbus TCP devices, breaking the traditional serial communication mode and forming an open network structure.
Ứng dụng
Phần mềm lập trình HMI XINJE TS3 – V2.3.2.240305 – Download tại đây
Dưới đây là các thông số kỹ thuật chi tiết:
- Kích thước màn hình: 7 inch, đáp ứng tốt nhu cầu hiển thị trực quan trong các môi trường công nghiệp.
- Độ phân giải: 800×600 pixels, đảm bảo chất lượng hình ảnh rõ nét và chi tiết.
- Hiển thị màu sắc: Hỗ trợ hiển thị 16.77 triệu màu trên tấm nền TFT LCD, cung cấp độ trung thực màu sắc cao, phù hợp cho các ứng dụng yêu cầu hiển thị màu sắc chính xác.
- Vi xử lý: Được trang bị bộ vi xử lý Cortex-A7 với xung nhịp 1GHz, giúp tăng cường hiệu suất xử lý và đáp ứng nhanh chóng các tác vụ điều khiển và giám sát.
- Bộ nhớ: 128 MB, cung cấp không gian lưu trữ đủ lớn cho các ứng dụng HMI phức tạp.

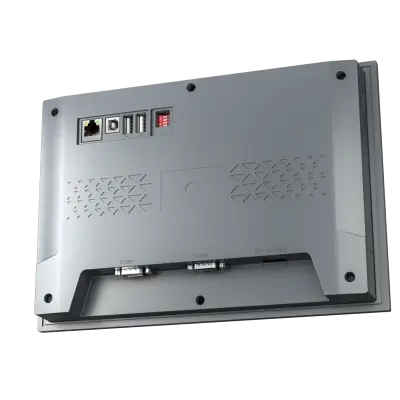

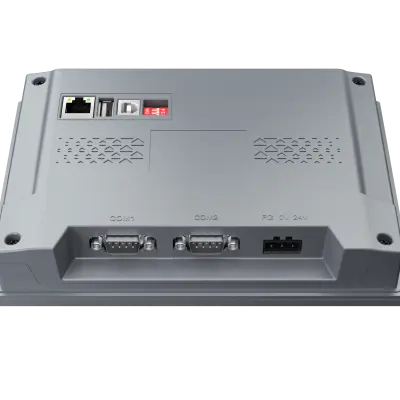

- Cổng truyền thông: Tích hợp 2 cổng COM đa chức năng (RS232/RS422/RS485) và 1 cổng Ethernet, hỗ trợ kết nối đa dạng với các thiết bị ngoại vi và mạng công nghiệp, đảm bảo khả năng giao tiếp linh hoạt và hiệu quả.
- USB Host: Cho phép kết nối với các thiết bị ngoại vi như chuột, bàn phím, ổ đĩa USB, và máy in, mở rộng khả năng tương tác và quản lý dữ liệu.
- USB Client: Hỗ trợ việc nạp chương trình và truyền tải dữ liệu trực tiếp từ máy tính qua cổng USB, đơn giản hóa quá trình cài đặt và bảo trì hệ thống.
Tài liệu kỹ thuật:
- Catalogue (PDF)
- Hardware Manual (HDSD) Tiếng Anh (PDF)
- VNC steps (PDF)
- Hướng dẫn kết nối PLC & HMI (PDF)
- Font chữ Việt hoá (TXT)
- Khắc phục lỗi Font trong Alarm Display (PDF)
